انتقال آنالوگ

برای ارسال داده های دیجیتال بر روی یک رسانه آنالوگ، نیاز است سیگنال دیجیتال به آنالوگ تبدیل شود.

با توجه به قالب بندی داده ها دو مورد زیر قابل بررسی است:
1- باند گذر (Bandpass) :

عبور دادن یا فیلتر کردن فرکانس های مورد علاقه را گویند. محدوده گذر شامل فرکانس هایی است که می توانند از فیلتر عبور کنند.
2- پایین گذر (Low-pass) :

پایین گذر یک فیلتر است که سیگنال های با فرکانس های پایین را عبور می دهد.
هنگامی که داده های دیجیتال به یک سیگنال آنالوگ با محدوده گذر تبدیل می شود، اصطلاحا به آن تبدیل دیجیتال به آنالوگ گفته می شود. هنگامی که سیگنال آنالوگ پایین گذر به سیگنال آنالوگ محدوده گذر تبدیل شود، تبدیل آنالوگ به آنالوگ نامیده می شود.


تبدیل دیجیتال به آنالوگ

هنگامی که داده ها از یک کامپیوتر به کامپیوتر دیگری از طریق برخی حامل های آنالوگ فرستاده می شود، ابتدای کار، داده ها به سیگنال های آنالوگ تبدیل شده، سپس این سیگنال های آنالوگ جهت نمایش به داده های دیجیتال تغییر می کنند.
یک سیگنال آنالوگ توسط پارامترهای دامنه، فرکانس و فاز مشخص می شود.

سه نوع تبدیل دیجیتال به آنالوگ وجود دارد:

1- تغییر دامنه (Amplitude Shift Keying)
در این روش تبدیل، دامنه سیگنالهای روی حامل های آنالوگ به داده های باینری تبدیل می شوند.

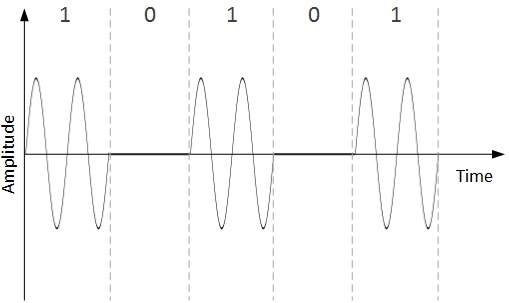

Amplitude Shift Keying

هنگامی داده ی باینری مقدار یک را نشان دهد که دامنه ثابت نگهداشته شود؛ در غیر این صورت آن را به مقدار صفر تنظیم می شود. مقادیر فرکانس و فاز همان اندازه باقی می ماند که در سیگنال رسانه اصلی وجود دارد.
2- تغییر فرکانس (Frequency Shift Keying)
در این روش تبدیل، فرکانس سیگنال های حامل های آنالوگ به داده های باینری تبدیل می شوند.

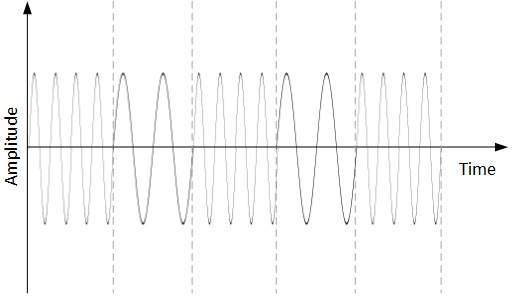

Frequency Shift Keying

1، برای نمایش رقم دودویی 1 و دیگری برای نمایش رقم دودویی صفر انتخاب شده است. هر دو دامنه و فاز موج حامل های سیگنال بصورت دست نخورده نگه داشته شده اند.
3- تغییر فاز
در این طرح تبدیل، فاز سیگنال های روی حامل اصلی به داده های باینری تبدیل می شود.

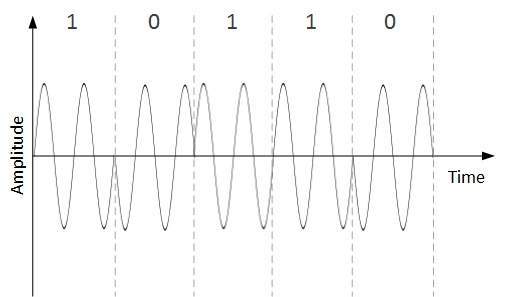

Phase Shift Keying

هنگامی که با یک نماد باینری جدید مواجه می شویم، فاز سیگنال تغییر می یابد. دامنه و فرکانس سیگنال حامل اصلی دست نخورده نگه داشته می شود.
روش تغییر فاز QPSK (تغییر فاز چهارگانه)
روش QPSK با استفاده از تغییر در فاز، رقم های دودویی را تغییر می دهد. این کار در دو فاز مختلف انجام می شود. جریان اصلی داده های باینری به دو زیر جریان مساوی تقسیم شده است. در هر دو زیر جریان، داده های سریال به موازی تبدیل شده و سپس هر یک از زیرجریان ها با استفاده از روش NRZ به سیگنال دیجیتال تبدیل می شود. بعد، هر دو سیگنال های دیجیتال با هم ادغام می شوند.


تبدیل آنالوگ به آنالوگ

سیگنال های آنالوگ برای نمایش داده های آنالوگ تغییر داده می شوند. این تبدیل نیز به عنوان مدولاسیون آنالوگ شناخته شده است. مدولاسیون آنالوگ زمانی که سیگنال محدوده گذر (bandpass) استفادهشده، مورد نیاز است.

تبدیل آنالوگ به آنالوگ به سه روش انجام می شود:

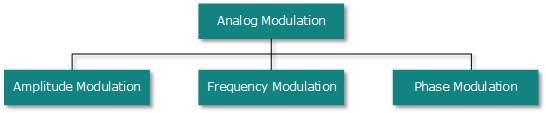

Analog Modulation

1- مدولاسیون دامنه (Amplitude Modulation)

در این مدولاسیون، دامنه سیگنال حامل جهت نمایش داده آنالوگ تغییر می کند.

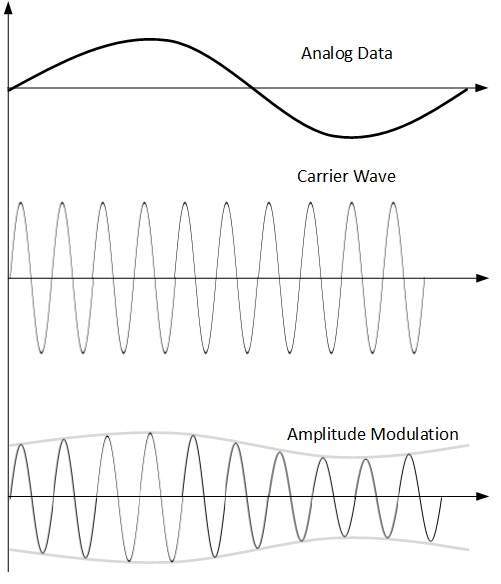

Amplitude Modulation

مدولاسیون دامنه با استفاده از یک ضریب پیاده سازی شده است. دامنه سیگنال (داده های آنالوگ) توسط دامنه ی فرکانس حامل ضریب می خورد و از این پس به عنوان داده های آنالوگ نشان داده می شود.
فرکانس و فاز سیگنال حامل بدون تغییر باقی می ماند.
2- مدولاسیون فرکانس
در این روش مدولاسیون، فرکانس سیگنال حامل تغییر می کند تا تغییرات در سطوح ولتاژ سیگنال (داده آنالوگ) را نشان دهد.

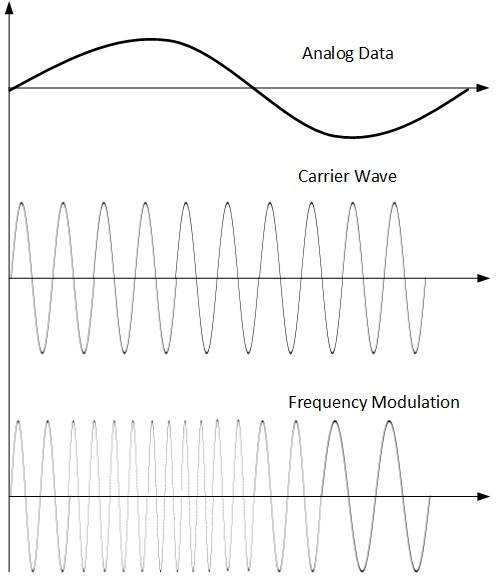

Frequency Modulation

دامنه و فاز سیگنال حامل تغییر نمی کند.

3- مدولاسیون فاز
در این روش مدولاسیون، فاز سیگنال حامل به منظور نشان دادن تغییر در ولتاژ (دامنه) سیگنال داده های آنالوگ مدوله شده است.

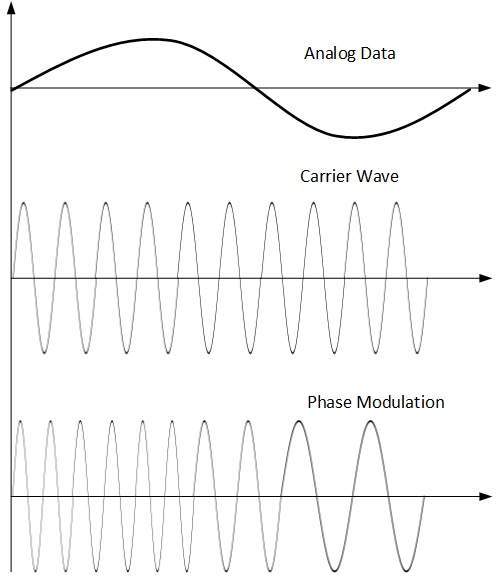

Phase Modulation

این تکنیک از دو فرکانس، F 1 و F 2 استفاده می کند. یکی از آنها، برای مثال F 1، برای نمایش رقم دودویی 1 و دیگری برای نمایش رقم دودویی صفر انتخاب شده است. هر دو دامنه و فاز موج حامل های سیگنال بصورت دست نخورده نگه داشته شده اند.
تغییر فاز
در این طرح تبدیل، فاز سیگنال های روی حامل اصلی به داده های باینری تبدیل می شود.
