اضافه کردن توضیحات در متلب

توضیحات به شما این امکان را می دهند تا اطلاعات اضافی را به یک نمودار اضافه کنید. بعنوان مثال ممکن است بخواهید از یک خط جهت دار بر روی یک میله در نمودار استفاده کنید و اطلاعاتی را به آن انتساب دهید. بدون توجه به اینکه می خواهید چه نوع توضیحی را اضافه کنید، به این عناصر رسم، نیاز خواهید داشت:

  •  Line
  •  Arrow
  •  Text Arrow
  •  Double Arrow
  •  Textbox
  •  Rectangle
  •  Ellipse

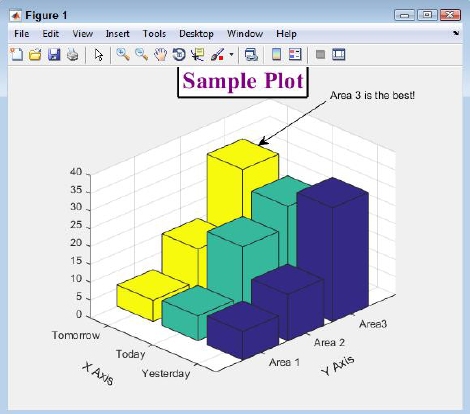

برای اضافه کردن توضیحات به نمودار خود، باید از تابع ()annotation استفاده کنید. بعنوان مثال اگر بخواهیم که نشان دهیم بخش Area3  در نمودار عکس 7.8 بهترین نمودار در گروه خودش است، باید از یک text arrow استفاده کنیم. برای انجام این کار دستور TArrow = annotation('textarrow', [.7, .55],[.9, .77], 'String', 'Area 3 is the best!') را تایپ کنید و کلید Enter را فشار دهید. نتیجه در عکس 7.9 نشان داده شده است. این نمونه از تابع ()annotation  این پارامترها را قبول می کند:

  • نوع توضیحات
  • مکان x
  • مکان y
  • نام خصوصیت(String)
  • مقدار خصوصیت(Area 3 is thr best)

 آموزش متلب

 تمامی توضیح ها، از یک دستور مشابه استفاده نمی کنند، بعنوان مثال هنگامی که می خواهید یک textbox را اضافه کنید، باید مکان شروع و ارتفاع و عرض را تماما در داخل یک بردار قرار دهید. برای اینکه این شیوه از تابع توضیحات را در عمل مشاهده کنید، عبارت

TBox = annotation('textbox', [.1, .8, .11, .16], 'String','Areas Report', 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle')

 را تایپ کنید و کلید Enter را فشار دهید. با انجام این دستور، متن را در داخل جعبه وسط چین کردیم و آن را در گوشه ی بالا و سمت چپ قرار دادیم. توجه کنید که یک textbox به چیزی اشاره نمی کند بلکه فقط اطلاعاتی را نمایش می دهد، درست مثل عکس 7.10 .

آموزش متلب
