مادربورد چیست ؟
وقتی که کیس کامپیوترتان را باز می کنید بزرگترین بردی که داخل آن می بینید motherboard است و آن بردی است که پردازنده و رم روی آن قرار می گیرند، همه درایوهای شما اعم از هارد دیسک DVD-RW به وسیله یک کابل به نام کابل دیتا به motherboard متصل هستند و اطلاعات درایوها و پردازنده و رم در حال انتقال هستند و این زمانی است که برنامه ای در حال اجرا شدن باشد یا فایلی ذخیره می شود و مانند آن. کارتهای شبکه، مودم، صدا و گرافیک به وسیله اسلاتهای motherboard به آن وصل می شوند و زمانی که شما در اینترنت گشت و گذار می کنید یا در حال اجرای یک بازی کامپیوتری هستید یا به یک موسیقی که از کامپیوتر پخش می شود گوش می دهید و می توانید برنامه هایی که در حال اجرا است از مانیتور ببینید به این معنی است که اطلاعات بین این کارتها و motherboard و پردازنده در حال رد و بدل است همچنین مادر بورد چند چیپ دارد که به آنها چیپ ست و super I/O controller گویند و که این چیپ ها نقل انتقال اطلاعات بین پردازنده و دیگر اجزا را ممکن می سازند.
تاریخچه مادربورد:
بورد اصلی (MotherBoard) یکی ازاجزای اساسی و مهم کامپیوترهای شخصی محسوب می گردد.در سال 1982همزمان با ارائه اولین کامپیوترهای شخصی از برد اصلی استفاده گردید. اولین برد اصلی از لحاظ اندازه نسبتا" بزرگ و بر روی آن ریزپردازنده 8080 نصب گردید. این برد شامل BIOS ، سوکت هائی برای حافظه مربوط به CPU و مجموعه ای از اسلات ها بود که کارت هائی از طریق آنها به برد اصلی متصل می گردیدند. در صورتیکه قصد استفاده از فلاپی درایو و یا یک پورت موازی و ... وجود داشت، می بایست یک برد جداگانه تهیه و آن را از طریق یکی از اسلات های موجود، به برد اصلی متصل کرد. وضعیت فوق سرگذشت اولین بردهای اصلی استفاده شده در کامپیوترهای شخصی بود. شرکت های آی . بی .ام و اپل با ایجاد تغییرات اساسی، بردهائی را طراحی نمودند که امکان اضافه کرد پتانسیل های دلخواه و جدید در هر زمان میسر بوده و تولید کنندگان متعدد بتوانند محصولات خود را بر اساس استانداردهای فوق طراحی و به بازار عرضه نمایند. برداصلی یک مدار چاپی چند لایه است . مسیرهای مسی که Traces نامیده می گردند، امکان حرکت سیگنال و ولتاژ را بر روی برد اصلی فراهم می نمایند. ازتکنولوژی چند لایه استفاده شده تا بدین طریق برخی از لایه های برد ، قادر به حمل داده برای BIOS ، پردازنده و حافظه بوده در حالیکه لایه های دیگر ولتاژ و Ground را بدون نگرانی از اتصال کوتاه جابجا نمایند. اندازه گذرگاه داده (Data Bus) برد های اصلی جدید دارای یک گذرگاه داده ای شصت و چهار بیتی می باشند. گذرگاه فوق عرض بزرگراهی را نشان می دهد که داده ها در طول آن حرکت و دراختیار پردازنده گذاشته شده و یا پردازنده نتایج عملیات خود را از طریق آنها ارسال می نماید.در حال حاضر نیز مادربوردها به سرعت در حال تغییر شکل و تکنولوژی هستند که به طور مثال نمونه جدید آنها از خازن های جامد تشکیل شده اند و قدرت پردازنده های 8 هسته ای, doual BIOS بودن, بانک رم های DDR3، کارت گرافیکهای قدرتمند DDR5 و ... تشکیل شده اند.
بخش های یک مادربورد:

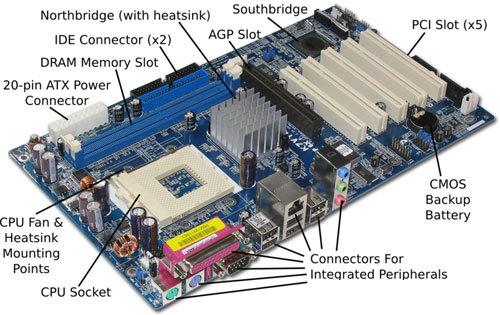

مادربورد شامل اتصالات بسیاری برای تمام بخشها می باشد. مادربوردها شامل شكاف های گسترش مانند ISA، PCI، AGP و سوكتهای DIMM می باشند، که در مادربورد های جدید از اسلات ISA خبری نیست، كارت صدا نیز به صورت Onboard روی بورد ها تعبیه شده است، البته به نوع نیاز مصرف کننده کارتهای گرافیک نیز به صورت Onboard وجود دارد . درگاههای موازی و سریال، درگاههای PS/2 و USB برای موس و صفحه كلید و همچنین اتصالات شبكه را می توان از اجزای تشکیل دهنده یک مادربورد نام برد. بنابراین مادربورد نقش مهمی در عملكرد PC شما دارد، تمام بخشهایی را كه شما می خرید به این بستگی دارند كه مادربورد اتصالات صحیحی كه قابل دسترس و كارآمد می باشد را داشته باشند. اگر شما Case كامپیوتر خود را باز كنید، مادربورد یك قطعه صفحه مدار مستطیل شكل و مسطح است كه به نظر می رسد هر چیزی به یك دلیلی به آن متصل شده است. آن شامل بخشهای كلیدی زیر می باشند: یك ریزپردازنده "Socket" كه تعریف می كند كه مادربورد چه نوع واحد پردازش مركزی را استفاده می كند. یك Chipset كه سیستم مدار منطقی كامپیوتر را تشكیل می دهد و معمولا آن از دو قسمت كه پل نام گرفته اند (یك پل شمالی و در مقابل آن پل جنوبی) تشكیل می شود و CPU را به بقیه سیستم متصل می كند. یك تراشه سیستم ورودی/ خروجی (BIOS) كه اصلی ترین عملكرد یك كامپیوتر و چگونگی تعمیر آن را كنترل می كند. و یك ساعت بلادرنگ كه تراشه ای است كه با باطری كار می كند و زمان سیستم و عملكردهای اصلی دیگر را حفظ می كند. به علاوه مادربورد شكافها یا قسمتهایی برای الحاق قسمتهای جانبی گوناگون یا پشتیبانی از سیستم/سخت افزار دارد. در آنجا یك Accelerated Graphics Port وجود دارد كه منحصرا برای كارتهای ویدئو استفاده می شود، Integrated Drive Electronics كه هم كنشگرها را برای درایوهای هارددیسك تهیه می كند، حافظه یا كارتهای RAM و PCIكه از میان دیگر چیزها اتصالات الكترونیكی را برای كارت كپچر ویدئویی و كارتهای شبكه تامین می كند.
...
